Resistenze assiali a 5 bande di colore

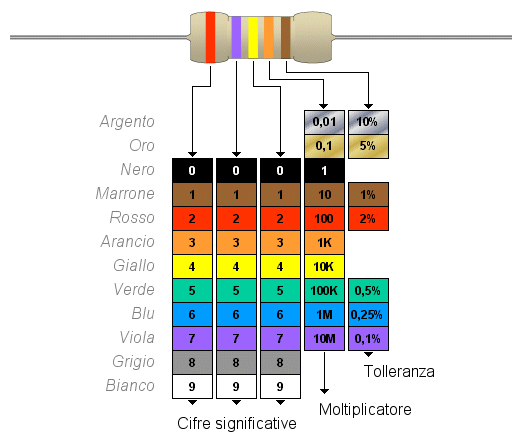

Valori standard delle resistenze nelle serie E48 ed E96, si tratta tipicamente di componenti di precisione per uso generico che utilizzano cinque colori codificati. L'immagine ne mostra la definizione, l'esempio riguarda una resistenza con tolleranza dal valore nominale dell'1%.

La prima, la seconda e la terza banda colorata formano il valore base della resistenza, la cifra così ottenuta va moltiplicata per il coefficiente indicato dalla quarta banda colorata. Il "K" presente nell'immagine significa mille, la "M" significa un milione. Solitamente l'intervallo utile rientra tra 1 ohm (Ω) e 10 Mohm (MΩ), l'uso dei colori argento e viola nella 4° striscia è dunque raro. La quinta banda indica la tolleranza nel valore rispetto il nominale, nei componenti di medio costo vi sono esclusivamente le opzioni di 0,5 / 1 e 2%.

Non tutte le combinazioni nelle tre prime cifre significative trovano corrispondenti essendo la produzione limitata ad un set fisso di valori. Le resistenze di maggiore diffusione sono conformi alla serie E48 che comprende quarant'otto intervalli in una decade, altri componenti di maggior pregio invece adottano la serie E96 che comprende novantasei intervalli sempre nello spazio di una decade. Di seguito i valori per le serie citate, si rammenti che tali cifre base vanno moltiplicate come da indicazioni fornite nella 4° banda colorata.

E48
E96
10,0
10,0

10,2
10,5
10,5

10,7
11,0
11,0

11,3
11,5
11,5

11,8
12,1
12,1

12,4
12,7
12,7

13,0
13,3
13,3

13,7
14,0
14,0

14,3
14,7
14,7

15,0
15,4
15,4

15,8
16,2
16,2

16,5
16,9
16,9

17,4
17,8
17,8

18,2
18,7
18,7

19,1
19,6
19,6

20,0
20,5
20,5

21,0
21,5
21,5

22,1
22,6
22,6

23,2
23,7
23,7

24,3
24,9
24,9

25,5
26,1
26,1

26,7
27,4
27,4

28,0
28,7
28,7

29,4
30,1
30,1

30,9
31,6
31,6

32,4
33,2
33,2

34,0
34,8
34,8

35,7
36,5
36,5

37,4
38,3
38,3

39,2
40,2
40,2

41,2
42,2
42,2

43,2
44,2
44,2

45,3
46,4
46,4

47,5
48,7
48,7

49,9
51,1
51,1

52,3
53,6
53,6

54,9
56,2
56,2

57,6
59,0
59,0

60,4
61,9
61,9

63,4
64,9
64,9

66,5
68,1
68,1

69,8
71,5
71,5

73,2
75,0
75,0

76,8
78,7
78,7

80,6
82,5
82,5

84,5
86,6
86,6

88,7
90,9
90,9

93,1
95,3
95,3

97,6

Per fare degli esempi una resistenza da 31.6 kohm, che può essere nella serie E48 come E96, avrà bande di colore arancio-marrone-blu-arancio a cui segue naturalmente la quinta banda per indicare la tolleranza. Una resistenza da 8.06 kohm, che può essere solo nella serie E96, avrà bande di colore grigio-nero-blu-rosso.
