Progettare un passa-alto di 3° ordine


« Pagina precedente Indice FILTRI ATTIVI Pagina seguente »

La funzione passa alto è speculare per curva di risposta e topologia circuitale a quanto descritto nella pagina precedente. Le caratteristiche principali per circuito, composto da due sezioni in serie, sono così riassunte: Tipo di risposta Butterworth. Guadagno in banda passante pari a 6 dB. Guadagno alla frequenza di taglio +3 dB. Guadagno a 0.5 x frequenza di taglio -12.1 dB. Pendenza finale nella banda di reiezione pari a 18 dB/ottava. Fattore di qualità Q nella prima sezione uguale a 1,0. Fattore di qualità Q nella seconda sezione uguale a 1,0. Fase del segnale in banda passante di tipo non invertente. Numero di amplificatori operazionali richiesti 2. Numero di componenti passivi richiesti 8 tra resistenze e condensatori. A seguire lo schema elettrico di riferimento, nel quale per semplicità viene omessa la rete di alimentazione e polarizzazione, e le relazioni matematiche di progetto suddivise in blocchi logici.

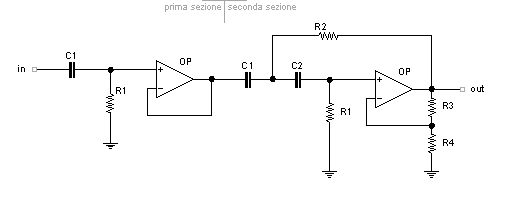

Filtro passa-alto di 3° ordine

Schema del filtro passa-alto di 3° ordine

Relazioni per la prima sezione:

Relazioni per la seconda sezione:

Relazioni generali:

Nelle formule ogni resistore è in ohm con R3 ed anche R4 poste uguali al valore di 22.1 Kohm con tolleranza 1%. I condensatori, anche in questo caso di uguale valore, sono in Farad. GS è il guadagno alla frequenza del segnale in dB. Fo è la frequenza di taglio in Hz. Fs è infine la frequenza del segnale, sempre espressa in Hz. A seguire la curva di risposta della rete.

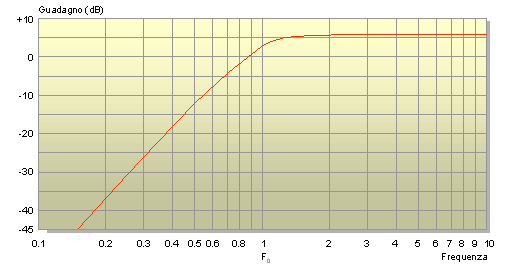

Curva di risposta del filtro passa-alto di 3° ordine

Curva di risposta del filtro passa-alto di 3° ordine
