Progettare un passa-basso di 2° ordine in configurazione MFB


Le caratteristiche principali per circuito, con guadagno unitario, sono così riassunte: Tipo di risposta Butterworth. Guadagno alla frequenza di taglio -3 dB. Guadagno a 2 x frequenza di taglio -12.3 dB. Pendenza finale nella banda di reiezione pari a 12 dB/ottava. Fattore di qualità Q = 0,7071. Fase del segnale in banda passante di tipo invertente. Numero di amplificatori operazionali richiesti 1. Numero di componenti passivi richiesti 5 tra resistenze e condensatori. A seguire lo schema elettrico di riferimento, nel quale per semplicità viene omessa la rete di alimentazione e polarizzazione, e le relazioni matematiche di progetto.

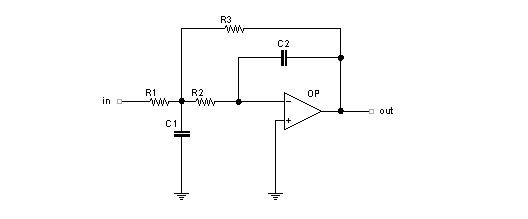

Filtro passa-basso di 2° ordine in configurazione MFB

Nelle formule tutte le resistenza sono in ohm mentre i condensatori in Farad. GS è il guadagno alla frequenza del segnale in dB. Fo è la frequenza di taglio in Hz. Fs infine è la frequenza del segnale sempre in Hz. A seguire la curva di risposta in frequenza della rete.

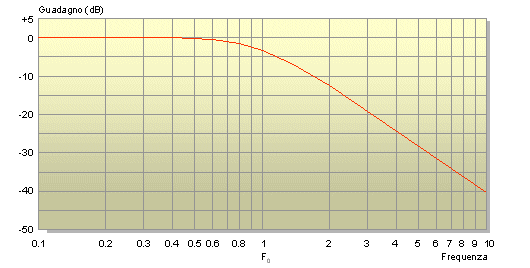

Curva di risposta del filtro passa-basso di 2° ordine MFB

Curva di risposta del filtro passa-basso di 2° ordine MFB
