100TH


Descrizione:

Triodo di potenza con elevato Mu. Impiego principale in amplificatori operanti in classe AB. Dissipazione del calore per irradiazione dall'anodo e per convenzione tramite circolazione d'aria attorno l'involucro.

Tipo
Piedinatura
Equivalenze
Triodo

Base 4 baionetta

Sostituti preferenziali :
TB3-350

Caratteristiche statiche
Vh 5 V
Ih 6.3 A
Va max 3000 V
Pa max 100 W
Ia max 225 mA
Cag 2 pF
Chg 2.9 pF
Cha 0.3 pF

Caratteristiche dinamiche
F max 40 MHz
S 4.5 mA/V @ Ia=200 mA , Va=3000 V
Mu 38

Caratteristiche dinamiche per amplificatore in Classe AB, con due valvole
Vb
(V)
1500
2000
2500
Vg1
(V)
-20
-35
-50
Ia
(mA, Vin=0)
80
60
48
Ia
(mA, Vin=max)
320
280
250
Ra-a
(Kohm)
8.8
15
22
Vin max
(Vpicco)
145
150
155
Pin max
(W)
18
19
15
Pin nominale
(W)
9.0
9.5
7.5
Pout max
(W)
280
360
425

Curve caratteristiche:

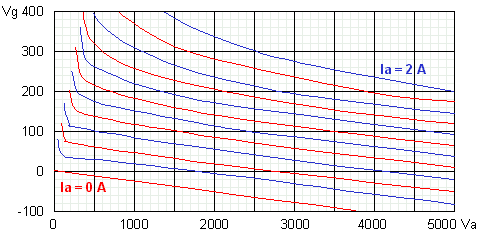

Curve di Ia costante (per 0, 0.1, 0.4, 0.6, 0.8, 1, 1.2, 1.4, 1.6, 1.8, 2 A) in funzione di Va e Vg1 (V)

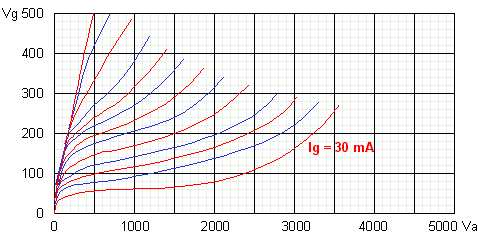

Curve di Ig costante (per 30, 50, 75, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700 mA) in funzione di Va e Vg1 (V)
