211


Descrizione:

Triodo di potenza. Impiego principale in amplificatori operanti in classe A e B.

Tipo
Piedinatura
Equivalenze
Triodo

Base 4 baionetta

Sostituti preferenziali :
CV620

Caratteristiche statiche
Vh 10 V
Ih 3.25 A
Va max 1250 V
Pa max 75 W in classe A
Pa max 100 W in classe B
Cag 14 pF
Chg 5.4 pF
Cha 4.8 pF

Caratteristiche dinamiche
Mu 12

Caratteristiche dinamiche per amplificatore in Classe A
Vb
(V)
750
1000
1250
Vg1
(V)
-46
-61
-80
Ia
(mA)
34
53
60
Ra
(Kohm)
4.4
3.8
3.6
RL
(Kohm)
8.8
7.6
9.2
S
(mA/V)
2.75
3.15
3.3
Vin max
(Vpicco)
41
56
75
Pout max
(W, H2=5%)
5.6
12.0
19.7

Caratteristiche dinamiche per amplificatore in Classe B, con due valvole
Vb
(V)
1000
1250
Vg1
(V)
-77
-100
Ia
(mA, Vin=0)
20
20
Ia
(mA, Vin=max)
320
320
RL a-a'
(Kohm)
6.9
9
Vin g-g' max
(Vpicco)
380
410
Pin max
(W)
7.5
8.0
Pout max
(W)
200
260

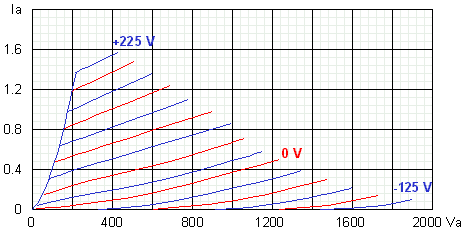

Curve caratteristiche:


Ia (A) in funzione di Va (V) per diversi valori di Vg1 (+225, +200, +175, +150, +125, +100, +75, +50, +25, 0, -25, -50, -75, -100, -125 V)
