2A3


Descrizione:

Triodo di potenza ad alta transconduttanza. Impiego principale in amplificatori operanti in classe A ed AB.

Tipo
Piedinatura
Equivalenze
Triodo

Base 4 media

Sostituti preferenziali :
CV1831

Caratteristiche statiche
Vh 2.5 V
Ih 2.5 A
Va max 400 V
Pa max 15 W
Cag 16.5 pF
Chg 7.5 pF
Cha 5.5 pF

Caratteristiche dinamiche per amplificatore in Classe A
Vb
(V)
250
Vg1
(V)
-45
Ia
(mA)
60
Ra
(ohm)
800
RL
(ohm)
2500
Rk
(ohm)
750
S
(mA/V)
5.25
Pout max
(W, H2=5%)
3.5
G
4.2

Caratteristiche dinamiche per amplificatore in Classe AB con due valvole
Vb
(V)
300
Vg1
(V)
-62
Ia
(mA, Vin=0)
80
Ia
(mA, Vin=max)
147
RL a-a'
(ohm)
3000
Vin g-g' max
(Vpicco)
124
Pout max
(W, THD=2.5%)
15

Curve caratteristiche:

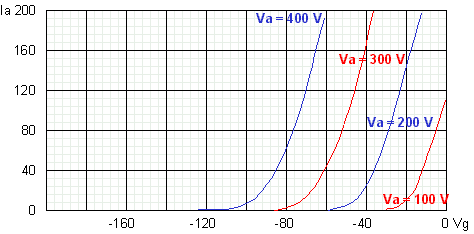

Ia (mA) in funzione di Vg1 (V) per diversi valori di Va (V)

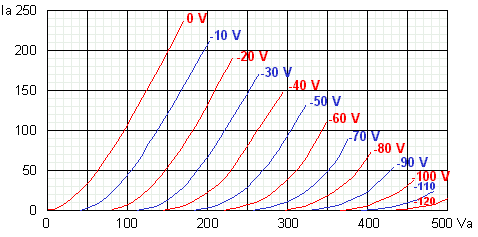

Ia (mA) in funzione di Va (V) per diversi valori di Vg1 (V)

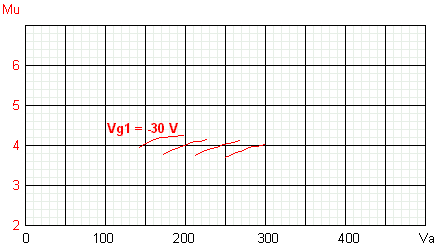

Mu in funzione di Va (V) per diversi valori di Vg1 (-30, -40, -50, -60 V)

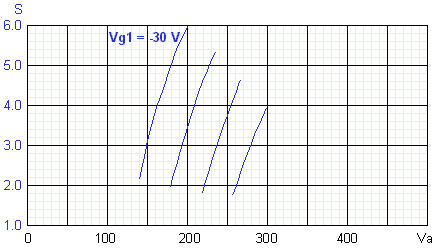

S (mA/V) in funzione di Va (V) per diversi valori di Vg1 (-30, -40, -50, -60 V)

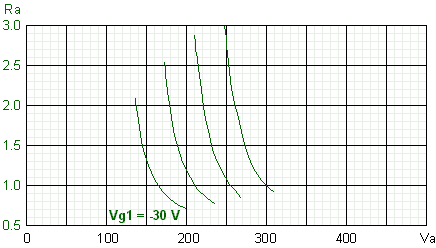

Ra (Kohm) in funzione di Va (V) per diversi valori di Vg1 (-30, -40, -50, -60 V)
