300B

Descrizione:

Triodo di potenza ad alta transconduttanza. Impiego principale in amplificatori operanti in classe A ed AB.

Tipo
Piedinatura
Equivalenze
Triodo

Base 4 media

Sostituti preferenziali :
WE300B
4300B

Caratteristiche statiche
Vh 5 V
Ih 1.2 A
Va max 450 V
Ia max 100 mA
Pa max 40 W
Cag 15.0 pF
Chg 9.0 pF
Cha 4.3 pF

Caratteristiche dinamiche
Mu 3.85 @ Va=300 V, Vg1=-61 V
S 5.5 mA/V @ Va=300 V, Vg1=-61 V
Ra 700 ohm @ Va=300 V, Vg1=-61 V

Caratteristiche dinamiche per amplificatore in Classe A
Vb
(V)
450
Vg1
(V)
-100
Ia
(mA, Vin=0)
60
Ia
(mA, Vin=max)
65
RL
(ohm)
5500
Vin max
(Vpicco)
100
Pout max
(W, THD=0.1%)
1
Pout max
(W, THD=5%)
10

Curve caratteristiche:

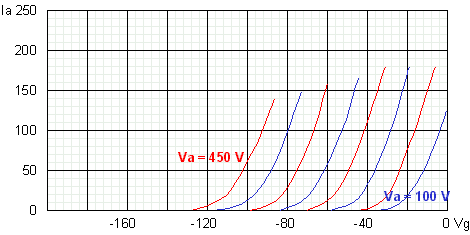

Ia (mA) in funzione di Vg1 (V) per diversi valori di Va (450, 400, 350, 300, 250, 200, 150, 100 V)

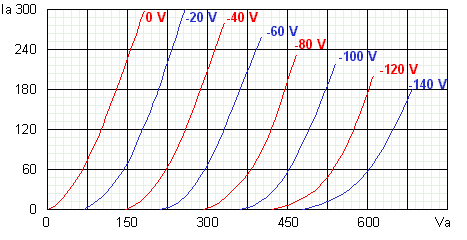

Ia (mA) in funzione di Va (V) per diversi valori di Vg1 (V)

Su questa pagina potete accedere alle altre schede che descrivono i dati caratteristici delle Valvole (Tubi a Vuoto) per impiegni in amplificatori e circuiti audio.
