45


Descrizione:

Triodo di media potenza. Impiego principale in amplificatori operanti in classe A ed AB.

Tipo
Piedinatura
Equivalenze
Triodo

Base 4

Sostituti preferenziali :
45A
VT45
CX345

Caratteristiche statiche
Vh 2.5 V
Ih 1.5 A
Va max 300 V
Pa max 10 W
Cag 7 pF
Chg 4 pF
Cha 3 pF

Caratteristiche dinamiche per amplificatore in Classe A
Va
(V)
180
250
275
Vg1
(V)
-31.5
-50
-56
Ia
(mA, Vin=0)
31
34
36
Rk
(ohm)
1020
1470
1550
Ra
(ohm)
1650
1610
1700
RL
(ohm)
2700
3900
4600
Pout max
(W, THD=5%)
0.8
1.6
2
S
(mA/V)
2.12
2.17
2.05
Mu
3.5
3.5
3.5

Caratteristiche dinamiche per amplificatore in Classe A push-pull con due valvole
Va
(V)
180
250
275
Vg1
(V)
-31.5
-50
-56
Ia
(mA, Vin=0)
62
68
72
Rk
(ohm)
510
735
775
RL a-a'
(ohm)
3200
4200
3900
Pout max
(W, THD=2%)
1.85
-
-
Pout max
(W, THD=1%)
-
4.6
5.5

Caratteristiche dinamiche per amplificatore in Classe AB push-pull con due valvole e polarizzazione fissa
Va
(V)
250
275
300
Vg1
(V)
-56.5
-69.5
-71.5
Ia
(mA, Vin=0)
38
28
40
Ia
(mA, Vin=max)
68
82
81
RL a-a'
(ohm)
3900
3900
3900
Vin g-g' max
(ohm)
110
136
140
Pout max
(W, THD=2%)
4.85
6.0
-
Pout max
(W, THD=1%)
-
-
7.5

Caratteristiche dinamiche per amplificatore in Classe AB push-pull con due valvole e polarizzazione di catodo
Va
(V)
250
275
300
Ia
(mA, Vin=0)
61
67
64.5
Ia
(mA, Vin=max)
68
82
72
Rk
(ohm)
830
850
1000
RL a-a'
(ohm)
3900
4000
5000
Vin g-g' max
(V)
110
136
140
Pout max
(W, THD=2%)
4.85
6.0
-
Pout max
(W, THD=1%)
-
-
7.4

Caratteristiche dinamiche per amplificatore di media potenza in Classe AB push-pull con due valvole e polarizzazione fissa
Va
(V)
275
275
275
Vg1
(V)
-56
-68
-76
Ia
(mA, Vin=0)
72
28
10
Ia
(mA, Vin=max)
133
138
136
Ig1
(mA)
2.5
2.74
4
RL a-a'
(ohm)
3900
3200
3490
Vin g-g' max
(V)
183
195
239
Pg1
(W)
0.49
0.66
1
Pout max
(W, THD=5%)
17.0
18.2
19.1

Caratteristiche dinamiche per amplificatore di media potenza in Classe AB push-pull con due valvole e polarizzazione di catodo
Va
(V)
275
275
275
Vg1
(V)
-56
-56
-56
Ia
(mA, Vin=0)
72
72
72
Ia
(mA, Vin=max)
84
86
94
Ig1
(mA)
2.7
4
3.9
Rk
(ohm)
775
775
775
Rb
(ohm)
1000
1000
0
RL a-a'
(ohm)
5520
5810
5420
Vin g-g' max
(V)
187
210
222
Pg1
(W)
0.46
1.1
0.82
Pout max
(W, THD=5%)
11.2
12.7
13.2

Curve caratteristiche:

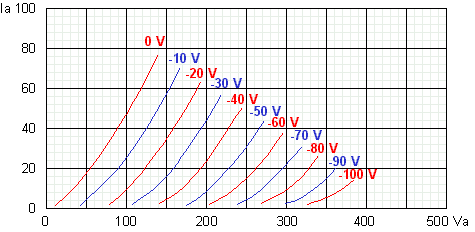

Ia (mA) in funzione di Va (V) per diversi valori di Vg1 (V)

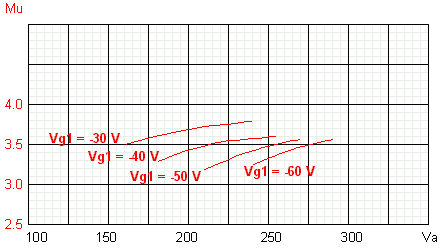

Mu in funzione di Va (V) per diversi valori di Vg1 (V)

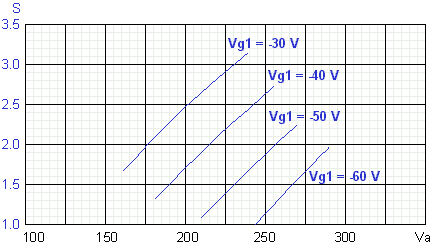

S (mA/V) in funzione di Va (V) per diversi valori di Vg1 (V)

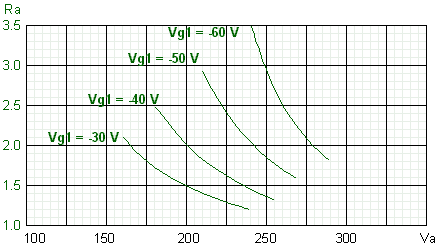

Ra (Kohm) in funzione di Va (V) per diversi valori di Vg1 (V)
