6J5


Descrizione:

Triodo ad elevata transconduttanza in contenitore metallico. Impiego principale in amplificatori ad accoppiamento resistivo.

Tipo
Piedinatura
Equivalenze
Triodo

Octal 8

Sostituti preferenziali :
6J5G
6J5GT

Caratteristiche statiche
Vh 6.3 V
Ih 0.3 A
Va max 300 V
Vhk max 90 V
Ik max 20 mA
Pa max 2.5 W
Cag 3.4 pF
Cin 3.4 pF
Cout 3.6 pF

Caratteristiche dinamiche per amplificatore in Classe A
Va
(V)
90
250
Vg1
(V)
0
-8
Ia
(mA, Vin=0)
10
9
Ra
(ohm)
6700
7700
S
(mA/V)
3
2.5
Mu
20
20

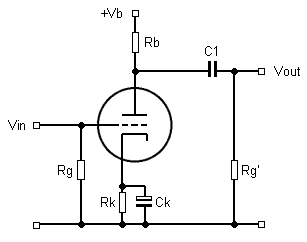

Schema applicativo

Condizioni operative per amplificatore con Vb=90V
Rb
(Kohm)
100
100
240
240
510
510
Rg
(Kohm)
100
100
100
100
100
100
Rg'
(Kohm)
100
240
240
510
510
1000
Rk
(ohm)
3300
3600
7500
9100
13000
15000
G
14
14
14
14
14
14
Vout rms
(V, THD=5%)
13
16
16
19
16
19

Condizioni operative per amplificatore con Vb=180V
Rb
(Kohm)
100
100
240
240
510
510
Rg
(Kohm)
100
100
100
100
100
100
Rg'
(Kohm)
100
240
240
510
510
1000
Rk
(Kohm)
2200
2700
5100
6800
9100
10000
G
14
15
15
15
15
16
Vout rms
(V, THD=5 %)
26
33
30
39
30
32

Condizioni operative per amplificatore con Vb=300V
Rb
(Kohm)
100
100
240
240
510
510
Rg
(Kohm)
100
100
100
100
100
100
Rg'
(Kohm)
100
240
240
510
510
1000
Rk
(Kohm)
1800
2200
4300
5100
6800
7500
G
14
15
15
15
16
16
Vout rms
(V, THD=5 %)
40
51
44
54
40
45

Curve caratteristiche:

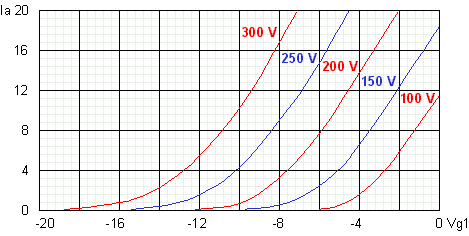

Ia (mA) in funzione di Vg1 (V) per diversi valori di Va (V)

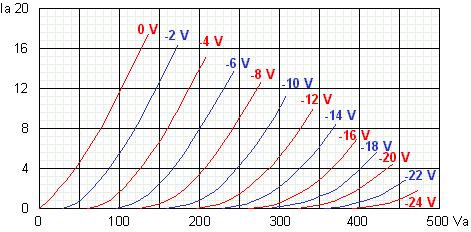

Ia (mA) in funzione di Va (V) per diversi valori di Vg1 (V)

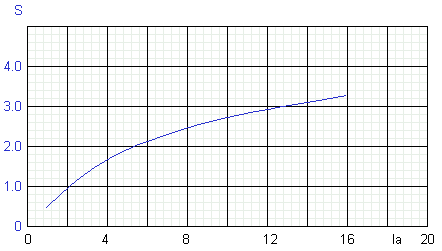

S (mA/V) in funzione di Ia (mA) per Va=250 V

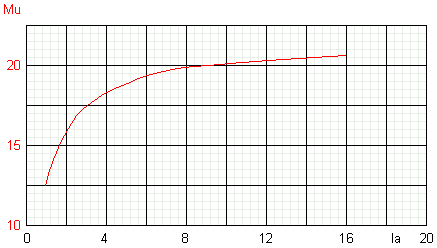

Mu in funzione di Ia (mA) per Va=250 V

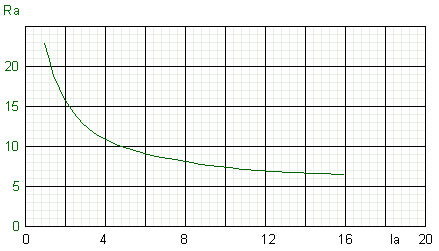

Ra (Kohm) in funzione di Ia (mA) per Va=250 V
