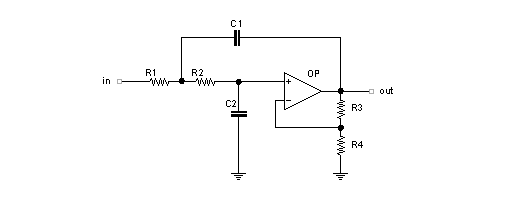

Le caratteristiche principali per circuito sono così riassunte: Tipo di risposta in frequenza e guadagno in banda passante in relazione al Q. Pendenza finale nella banda di reiezione pari a 12 dB/ottava. Fattore di qualità Q >0,5. Fase del segnale in banda passante di tipo non invertente. Numero di amplificatori operazionali richiesti 1. Numero di componenti passivi richiesti 6 tra resistenze e condensatori. A seguire lo schema elettrico di riferimento, nel quale per semplicità viene omessa la rete di alimentazione e polarizzazione, e le relazioni matematiche di progetto.

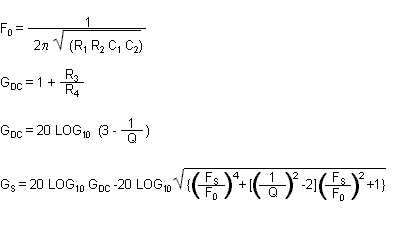

Nelle formule tutte le resistenza sono in ohm mentre i condensatori in Farad. GDC è il guadagno in banda passante rispettivamente espresso come rapporto e dB. GS è il guadagno alla frequenza del segnale in dB. Fo è la frequenza di taglio in Hz. Fs infine è la frequenza del segnale sempre in Hz. A seguire un esempio di progetto dove le caratteristiche principali, riassunte in tabella, vedono un guadagno pari a 4 dB e coppie di componenti uguali in modo da rendere più semplice la sua realizzazione pratica.

Riproponiamo lo schema aggiungendo le relazioni per i componenti:

Nelle formule tutte le resistenza sono in ohm mentre i condensatori in Farad. Le copie R1/R2 e C1/C2 determinano la frequenza di taglio. La R3 posta a 31.1 Kohm (tolleranza 1%) e la R4 posta a 51.1 Kohm (tolleranza 1%) impostano il guadagno e duenque il Q del filtro. GS è il guadagno alla frequenza del segnale in dB. Fo è la frequenza di taglio in Hz. Fs è la frequenza del segnale in Hz. A seguire la curva di risposta in frequenza della rete.

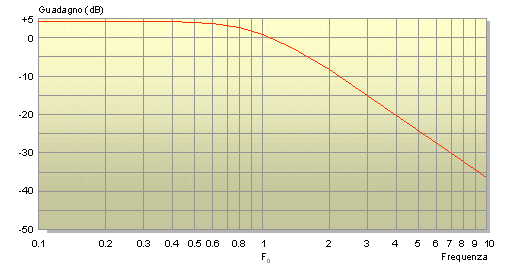

Curva di risposta del filtro passa-basso di 2° ordine Sallen&Key
